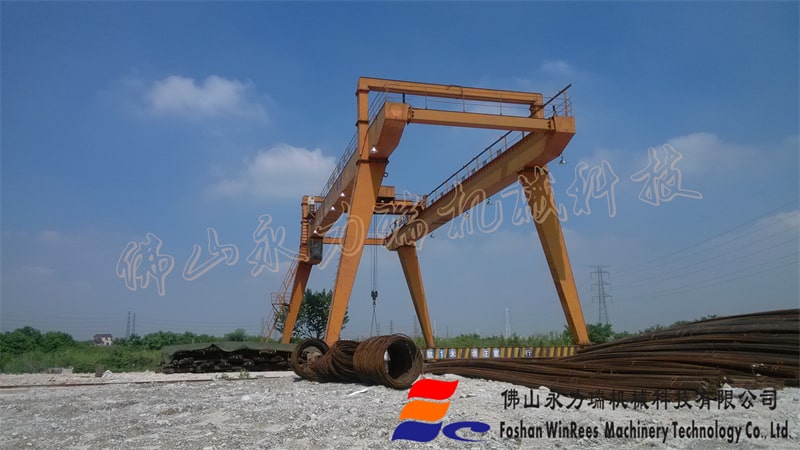

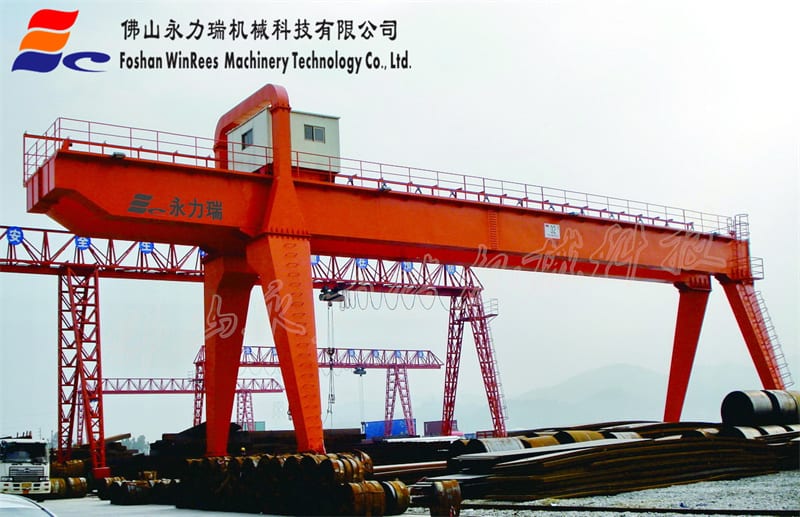

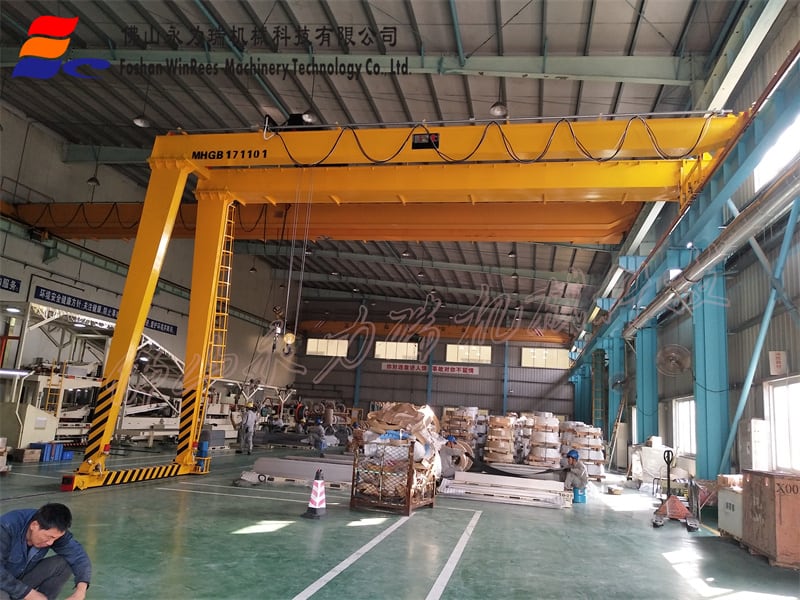

雙梁門式起重機

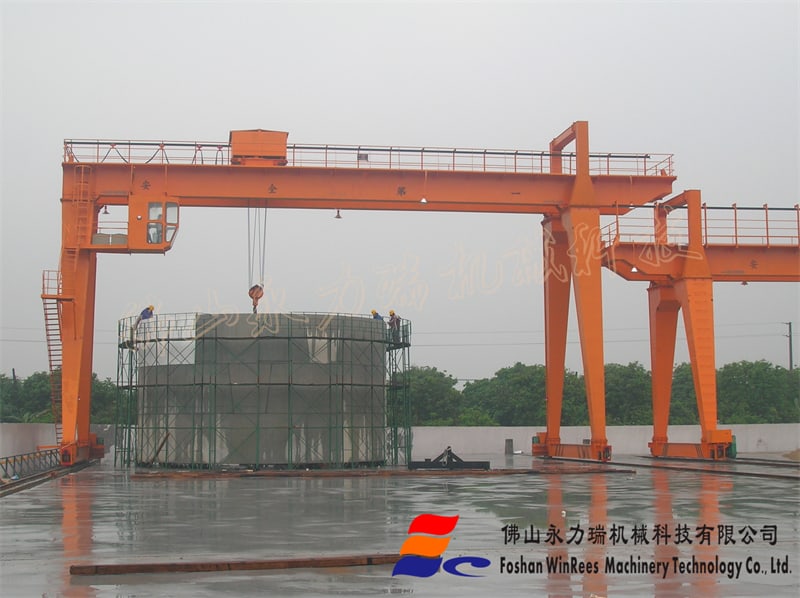

雙梁門式起重機，單懸臂

雙梁門式起重機（葫蘆式、卷?yè)P(yáng)式），自主優化設計，中檔或高檔配置，適應不同場合，造就理想的性價比。葫蘆雙梁門式起重機符合國家標準《JB/T5663 電動葫蘆門式起重機》、卷?yè)P(yáng)式雙梁門式起重機符合《GB/T 14406 通用門式起重機》。
起重機使用雙梁小車上安裝葫蘆或卷?yè)P(yáng)式的起升機構。整機包括兩條箱型主梁的橋架、兩條下端梁（臺車組）、走臺、小車（起升、電動葫蘆及運行）機構、大車運行機構、電控系統。

根據模塊式組合選型：

1. ?選擇葫蘆小車

A. ?經典葫蘆雙梁小車：

  • 起重量 ≤10t的雙梁葫蘆小車采用“偏心車輪軸單電機驅動”結構，預防小車“三腳貓“現象。
  • 起重量＞10t用雙電機驅動葫蘆小車。
  • 門吊配防雨裝置。
葫蘆雙梁小車，20噸和5噸

B．歐式葫蘆小車（5-50t）：

  • 小車運行機構采用變頻調速
  • 起升均采用變極雙速（配防雨裝置）
歐式葫蘆小車

C．卷?yè)P(yáng)式起升機構雙梁小車：

  • 可選用軟齒面減速機、中硬齒面減速機、硬齒面工業齒輪箱，搭配起重冶金或變頻專用電機。
  • 推薦20t以上使用卷?yè)P(yáng)式小車，可以提高起重機的使用等級，簡化結構，方便維修，同時有極佳的性價比。
  • 小車設置防雨機房。
卷?yè)P(yáng)式起重機的小車
卷?yè)P(yáng)式小車，帶防雨機房

2. 選擇驅動機構

A. ? 國產常規大車驅動型式（電機+立式減速機+液壓制動器）

雙梁門式起重機大車驅動

B. ? 歐式運行機構（套裝式立式驅動裝置）

套裝式立式驅動裝置

性能描述：

1. ? 起重量達到100t；使用級別高, A5中級以上。

2. ? 葫蘆雙梁門式起重機的起重量 ≤10t的雙梁葫蘆小車采用“偏心車輪軸單電機驅動”結構，預防小車“三腳貓“現象。起重量＞10t用雙電機驅動葫蘆小車。歐式葫蘆小車行走變頻調速，起升雙速，整臺成套配置。

卷?yè)P(yáng)雙梁門式起重機采用“卷筒＋電機＋減速機”卷?yè)P(yáng)機構，工作級別高，起升速度快，可達A6-A8級別。

3. ? 大車運行機構

  • 經典款采用常規開式齒輪+驅動裝置＋55#鑄鋼車輪，價格便宜，性能成熟。
  • 歐式款采用三合一電機+硬齒面斜齒減速機＋高強度合金、鍛打或高強球鐵車輪，性能優異。

4. ? 經典款和歐式款大車運行機構均可選配變頻調速。

5. ? 小車橫向移動供電系統采用起重機專用的扁電纜、鍍鋅C型滑軌（或工字鋼）和滑車。

6. ? 地面操作可選“跟隨葫蘆式”或“獨立C型滑軌“懸掛按鈕線，遙控操作簡便，無需設置專業駕駛員。

7. ? 主梁和端梁采用高強度螺栓連接，方便運輸。
