雙梁橋式起重機

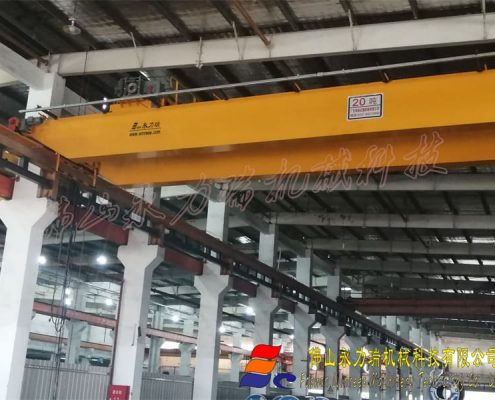

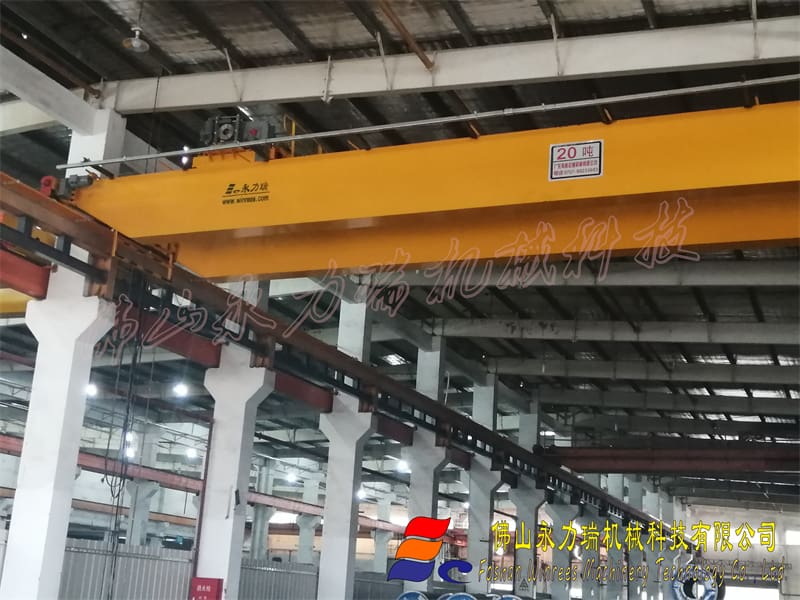

QD20t18.8m吊鉤橋式起重機

雙梁橋式起重機（葫蘆式、卷揚式），優化設計，創新結構。20噸以下葫蘆式經濟性好，20噸以上卷揚式使用性和經濟性更佳。葫蘆式符合國家標準《JB/T3695 電動葫蘆橋式起重機》、卷揚式符合《GB/T 14405 通用橋式起重機》。起重機使用雙梁小車上安裝的葫蘆或卷揚式起升機構。包括兩條主梁、兩條端梁、走臺、小車（起升卷揚機構或電動葫蘆及小車運行機構）、大車運行機構、電控系統。主梁可以是H型工字梁、箱型梁。

因?yàn)殡p梁小車四輪與軌道接觸點不在同一平面或軌道高低差等原因，小噸位（≤10t）雙梁小車極易產生“三腳貓”現象，即有一個車輪與軌道不接觸，“三腳貓”小車則引起啟動打滑、行走不平穩。針對此現象，永力瑞設計一款偏心軸浮動車輪結構，可以在誤差±4-5mm范圍內，保證四輪與軌道緊密接觸，不再出現“三腳貓”現象。永力瑞機械科技的小噸位（≤10t）葫蘆雙梁小車全部采用此結構。

根據模塊式組合選型

1. 選擇葫蘆小車

A. ?經典葫蘆雙梁小車：

  • 起重量 ≤10t的雙梁葫蘆小車采用“偏心車輪軸單電機驅動”結構，預防小車“三腳貓“現象。
  • 起重量＞10t用雙電機驅動葫蘆小車。
葫蘆雙梁小車，20噸和5噸

B．歐式葫蘆小車

行走變頻調速，起升雙速，整臺成套配置。

歐式葫蘆小車

C．卷揚式起升機構雙梁小車

可選用軟齒面減速機、中硬齒面減速機、硬齒面工業齒輪箱，搭配起重冶金或變頻專用電機。推薦20t以上使用卷揚式小車，可以提高起重機的使用等級，簡化結構，方便維修，同時有極佳的性價比。

卷揚式起重機的小車
卷揚式起重機的小車

2. 選擇驅動機構

A. 國產常規大車驅動型式（開式齒輪+驅動裝置），一般國產葫蘆雙梁（10t及以下噸位）和常規配置時使用。

常規大車車輪組

B. 歐式運行機構（套裝式驅動裝置+圓形軸承座車輪組）

制作中的歐式運行機構

性能描述：

1. ?起重量達到100t；起重量 ≤20t推薦采用電動葫蘆，20t以上推薦采用卷揚式起升機構。

2. ?起重量 ≤10t的雙梁葫蘆小車采用“偏心車輪軸單電機驅動”結構，預防小車“三腳貓“現象。

起重量＞10t用雙電機驅動葫蘆小車。歐式葫蘆小車行走變頻調速，起升雙速，整臺成套配置。

3. ?大車運行機構

  • 經典款采用常規開式齒輪+驅動裝置＋55#鑄鋼車輪，價格便宜，性能成熟。
  • 歐式款采用三合一電機+硬齒面斜齒減速機＋高強度合金、鍛打或高強球鐵車輪，性能優異。

4. ?經典款和歐式款大車運行機構均可選配變頻調速。

5. 小車橫向移動供電系統采用起重機專用的扁電纜、鍍鋅C型滑軌（或工字鋼）和滑車。

6. 地面操作可選“跟隨葫蘆式”或“獨立C型滑軌“懸掛按鈕線，遙控操作簡便，無需設置專業駕駛員。

7. 主梁和端梁采用高強度螺栓連接，方便運輸。
